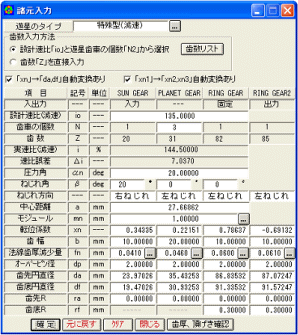

図5.26 不思議遊星諸元入力

図5.27 歯数一覧

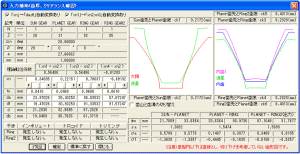

図5.28 諸元入力補助

(8)図5.29〜5.31に示すように寸法計算結果画面の効
率やかみ合い率やすべり率を確認します. 本例不思議遊星の効率は図5.32に示すように73.1%となります.

(9)また, 外歯車と内歯車の干渉状態を実際に１歯か
み合いによってどの程度余裕があるかを確認します.

(10)モジュール1を基準とした寸法が決まりました
が, 強度計算により大きさを変えなければならない場合があります. その場合には歯幅を変更したり, 転位係数はそのままでモジュールや中心距離や歯先円直径をn倍するなどして対処します. 回転比が大きくなるとトルクの比率も大きくなるために強度計算は慎重に行う必要があります.

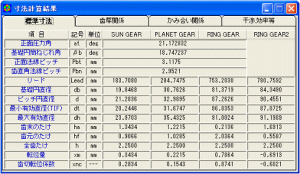

図5.29 歯車寸法

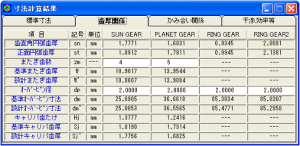

図5.30 歯厚寸法

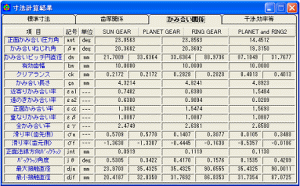

図5.31 かみ合い

図5.32 干渉関係
