11.1 概要
　Gear navigation systemは, ホブ, ピニオンカッタ, シェービングカッタ, ホーニングの各工具による歯車加工形状解析と, そのかみ合いのシミュレーションをすることができるソフトウエアです. また, データベースによる工具管理機能を有し, 条件に見合う工具を共用計算することにより検索することができます.
　歯車加工シミュレーションは, 歯面, 歯元, 歯先, 面取り形状と各数値の計算, 特にホーニングでは, 歯形修整, 歯すじ修整, 歯面修整後の形状を計算しグラフ表示します. 更に, かみ合いシミュレーションでは, 加工後の歯形をかみ合わせて歯当たりを観察することができます. 図11.1にGear navigation systemの画面の様子を示します.

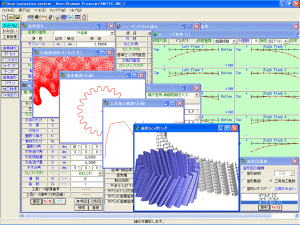

図11.1 Gear navigation system 画面

11.2 適用歯車
　・インボリュート平, はすば歯車
　・外歯車, 内歯車

11.3 適用工具
3.1 ホブ
　標準, セミトッピング, プロチュバランス, プロチュバランスセミトッピング, 転位ホブ, 刃先修整ホブ (セミトッピングホブは刃底のＲ面およびＣ面が可能)

3.2 ピニオンカッタ
　標準, セミトッピング, プロチュバランス, プロチュバランスセミトッピング (セミトッピングは刃底Ｒ面, Ｃ面が可能)ピニオンカッタは, 外歯車と内
歯車に適用します.

3.3 シェービングカッタ

3.4 ホーニング
　ドレスギヤには, 歯形修整, 歯すじ修整および歯面修整の設定が可能です. また被削歯車と諸元の異なるドレスギヤを設定することも可能です.

11.4 歯車諸元設定
　被削歯車の諸元設定を図11.2に示します. ここではホブ加工, シェービング加工, ホーニング加工を１回づつ行うものとしてドレスギヤに歯面修整(バイアス)を与えた場合のシミュレーション例を下記に示します.

　
図11.2 歯車諸元設定　　図11.3 標準ホブ　

11.5 工具諸元設定
11.5.1 ホブ諸元設定
　各種ホブの設定項目を図11.3〜11.6に示します. ホブ諸元は, 最大３工程まで設定することが可能です. 入力したホブ数値の実刃形形状を[刃形図]で作図することができます. ここでは図11.6のホブを使用してシミュレーションをします.

　
　　図11.4 ｾﾐﾄｯﾋﾟﾝｸﾞﾎﾌﾞ　図11.5 ﾌﾟﾛﾁｭﾊﾞﾗﾝｽﾎﾌﾞ

図11.6ﾌﾟﾛﾁｭﾊﾞﾗﾝｽｾﾐﾄｯﾋﾟﾝｸﾞﾎﾌﾞ

11.5.2 ピニオンカッタ諸元設定
　各種ピニオンカッタの設定項目を図11.7〜11.10に示します. ピニオンカッタ諸元は, 最大３工程まで設定することができます. ホブと同様に入力した数値の実刃形形状を[刃形図]で作図することができます.
