Elliptical Gear Design Program



  楕円系歯車:Elliptical Gear Design Program

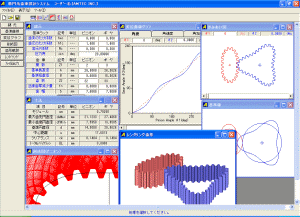

図9.1 Elliptical Gear Design System

9.1概要
 楕円系歯車設計システム
(Elliptical Gear Design System)は, 旧来の内容を一新しました. 旧カタログ(VOL.10, 18頁)の楕円系歯車は販売中止とさせていただきます.  新しい楕円系歯車ソフトウエアは, 図9.1に示しますように同葉数だけでなく異葉数の設計も可能です.  非円形歯車はカムに比較して滑りが少なく, リンク機構に比較してコンパクトな設計ができます. また, 確実に荷重を伝達することができるなど非常に有利な特徴を有しています.

9.2諸元入力画面

諸元入力画面を図9.2に示します. 例題の場合, ピニオンの葉数を2, ギヤの葉数を3としていますが, 葉数は, 1〜10の範囲で設定することができます.


図9.2 諸元入力

9.3寸法結果

図9.3に楕円系歯車の寸法結果を示します.


図9.3 楕円系歯車の寸法

9.4楕円系歯車の基準線

図9.4に楕円系歯車の基準線を示します.


図9.4 基準線

9.5変位曲線グラフ

角度変位, 角速度変位, 角加速度変位グラフを図9.5〜図9.7に示します. このグラフの角度カーソルと図9.10及び図9.11の歯形軌跡図のピニオン回転角と連動しています.


図9.5 角度変位  図9.6角速度変位  図9.7角加速度

9.6歯形創成図
 図9.8及び図9.9に歯形創成図を示します.


図9.8 歯形創成図(P)  図9.9 歯形創成図(G)

9.7歯形軌跡図
 図9.10に歯形軌跡図を, 図9.11に, 歯形かみあい部の拡大図を示します.


  図9.10 歯形軌跡図   図9.11歯形軌跡拡大図
