[31]AGMA925-A03 (Scoring)
Effect of Lubrication on Gear Surface Distress


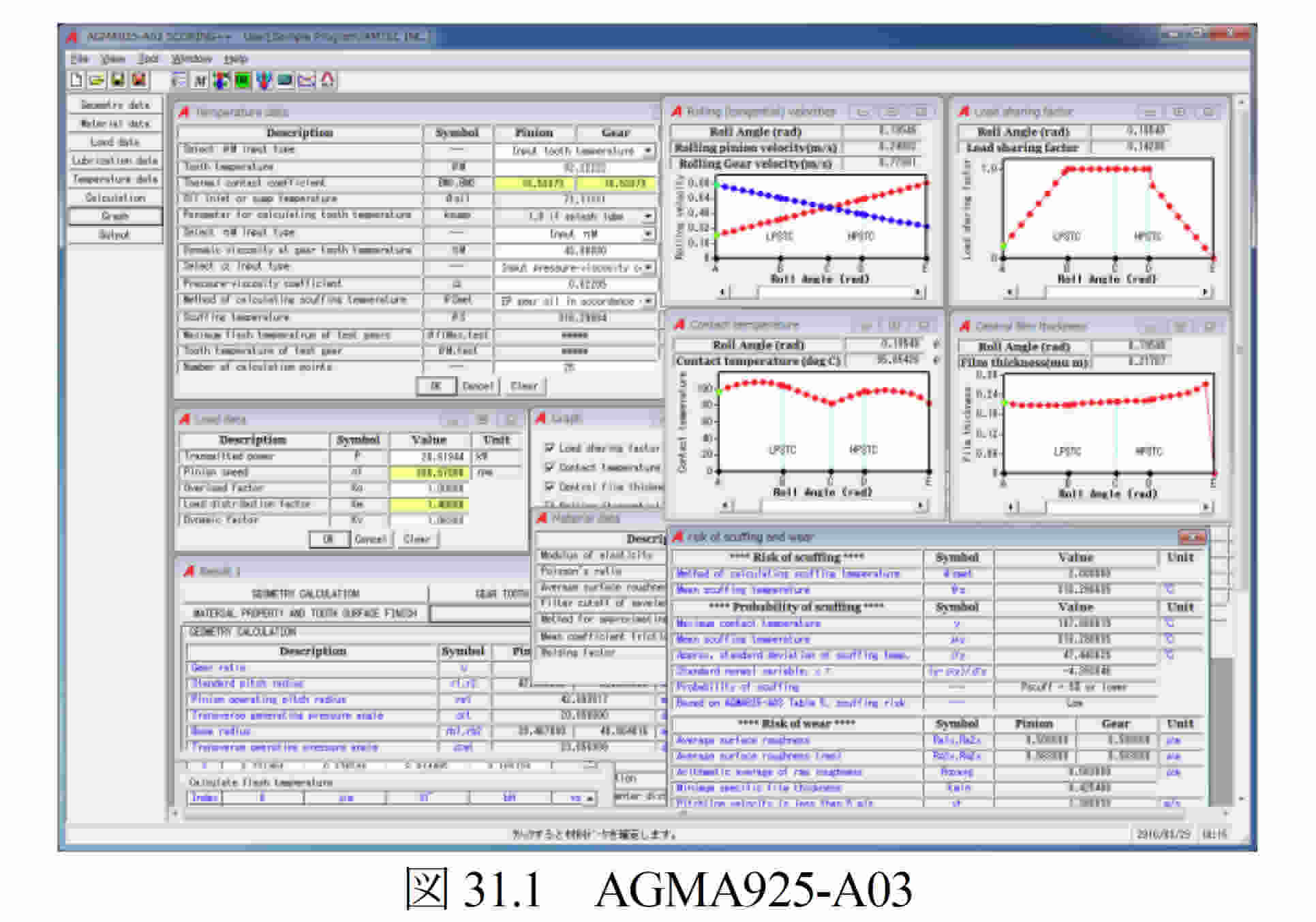

31.1 概要
  AGMA925-A03:2003:2003の規格に基づいて歯車歯面損傷に対する潤滑効果を評価します．
(1)適用規格
    AGMA925-A03 Effect of Lubrication on Gear Surface Distress
(2)歯車の種類
    インボリュート平，はすば歯車（外歯車，内歯車）

31.2 歯車諸元入力

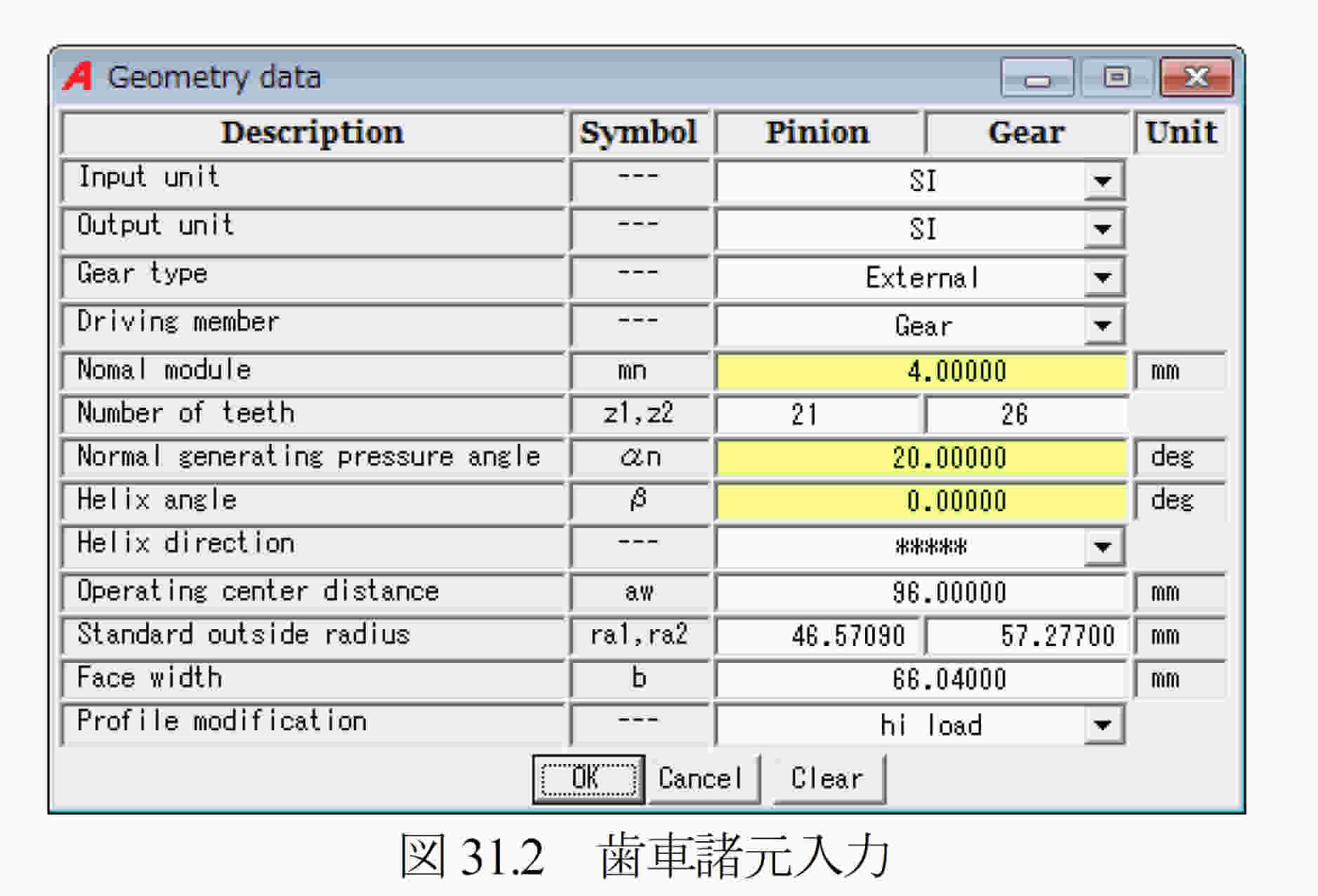

   図31.2に歯車諸元入力の画面を示します．
歯車諸元入力は，AGMA925-A03の[Annex A Flow chart for evaluating scuffing risk and oil film thickness] に基づいています．


31.3 材料データ設定

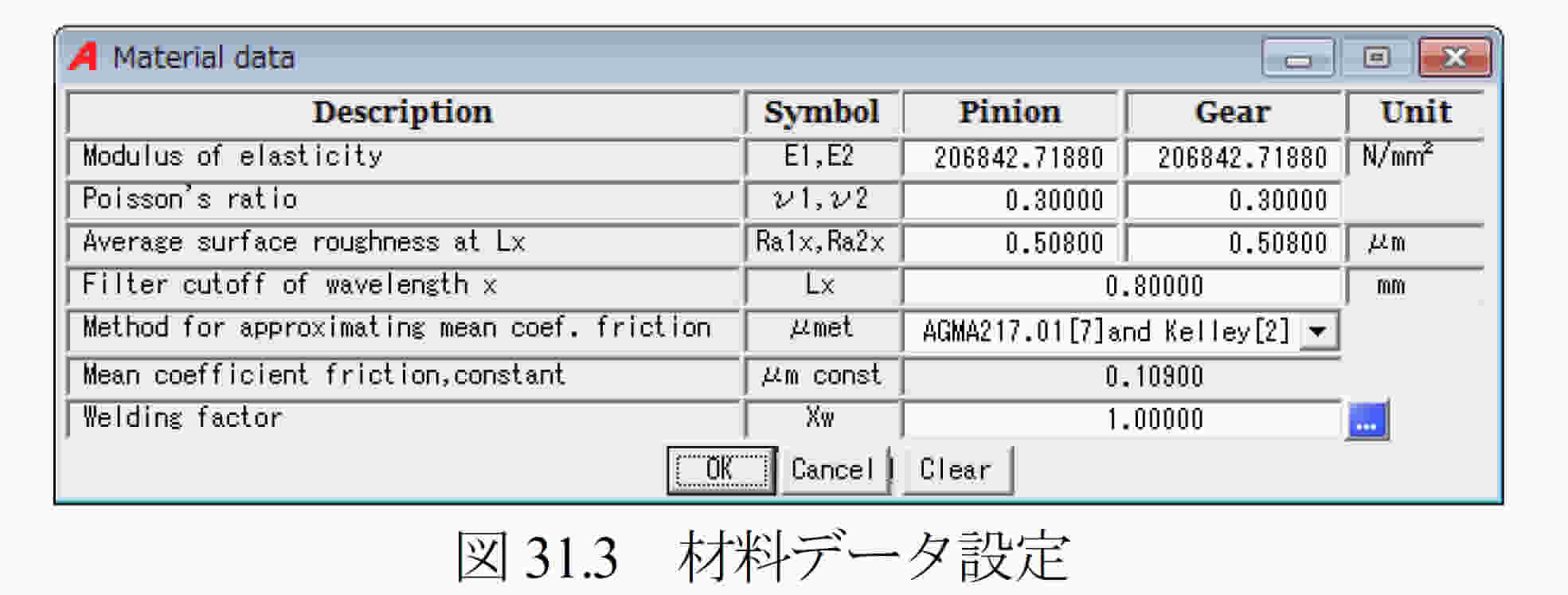

   図31.3に材料データ設定画面を示します．
使用する材料，ヤング率，ポアソン比，歯面粗さなどを設定します．

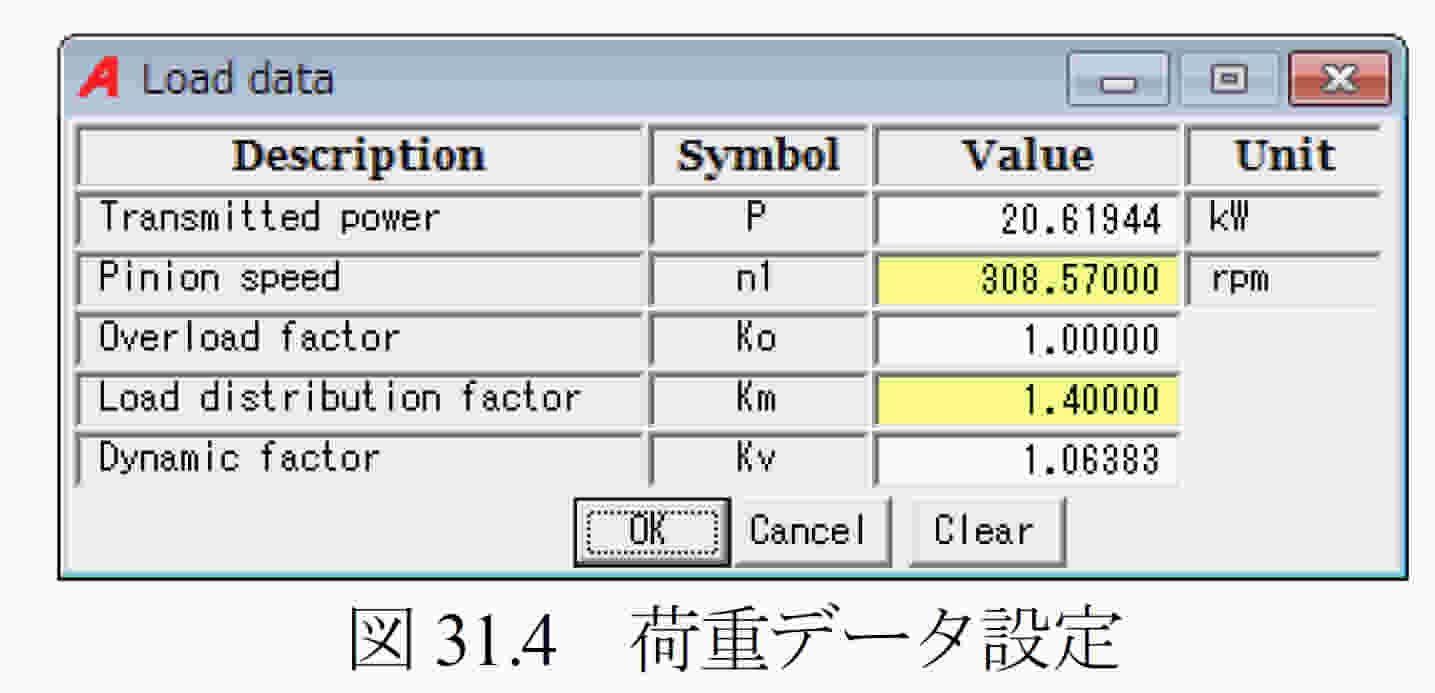

 31.4 荷重データ設定
   図31.4に荷重データ設定画面を示します．
かみあいにおける伝達動力，回転数及び係数を設定します．


31.5 潤滑条件設定

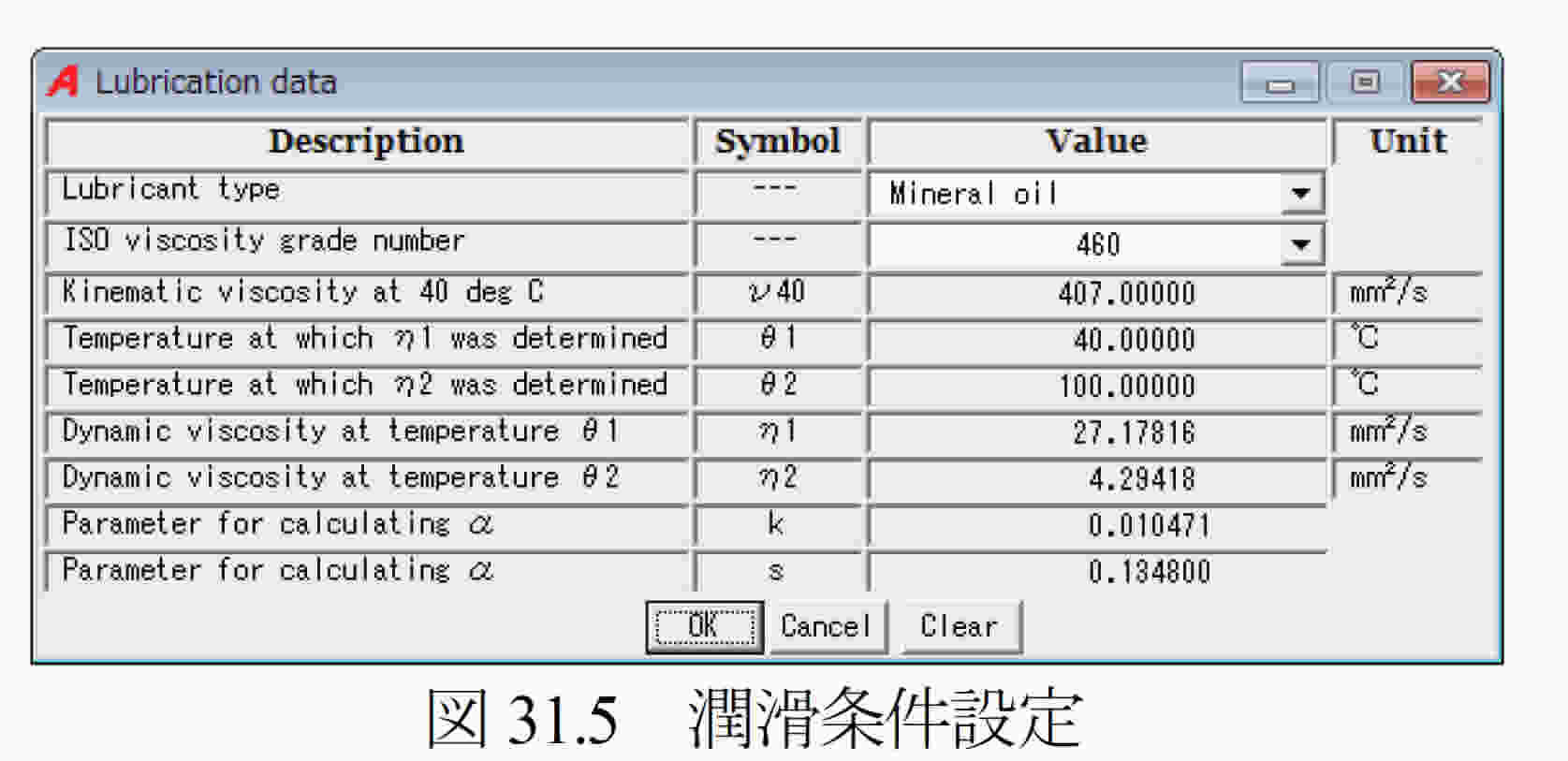

   図31.5に潤滑条件設定画面を示します．
歯車の潤滑条件として潤滑油の種類、ISOグレード番号を選択し設定します．

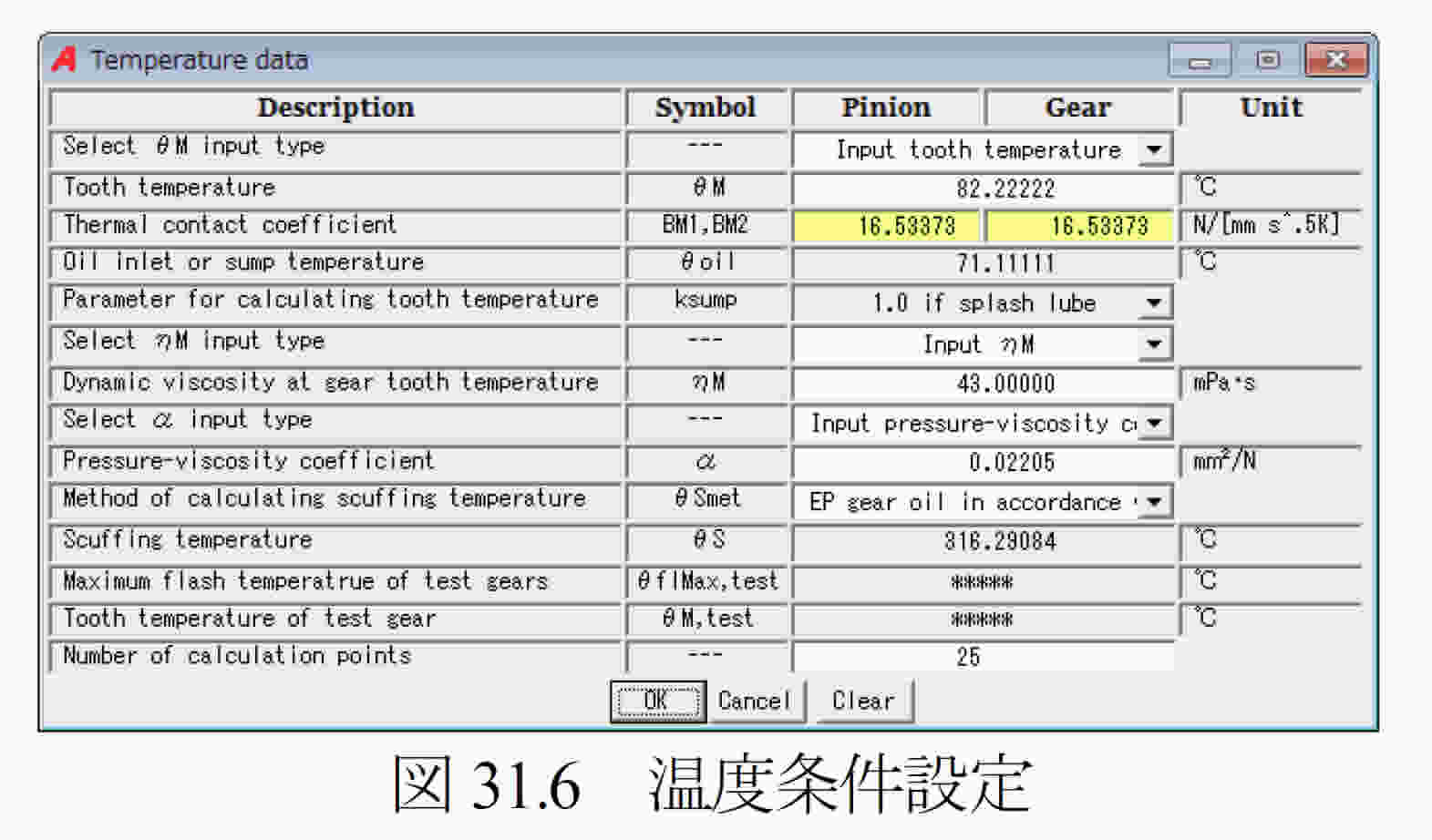

31.6 温度条件設定
   図31.6に温度条件設定画面を示します．
歯車の歯の温度，オイルの温度などの諸条件及び計算方式を設定します．

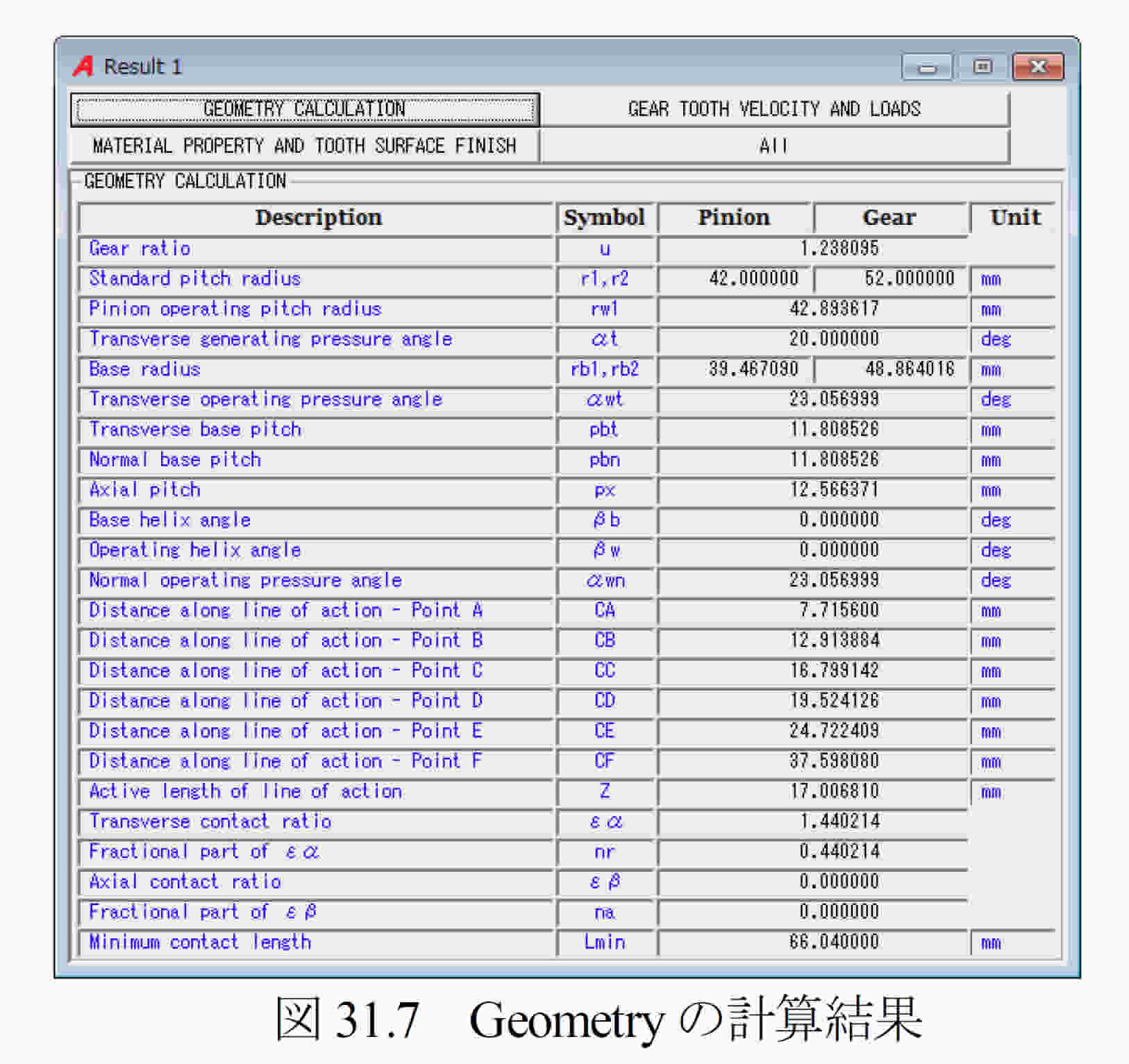

31.7 計算結果1(Geometry)
   図31.7にGeometry計算結果を示します．


AMTEC  www.amtecinc.co.jp

108

31.8 計算結果1(Gear tooth velocity and loads)

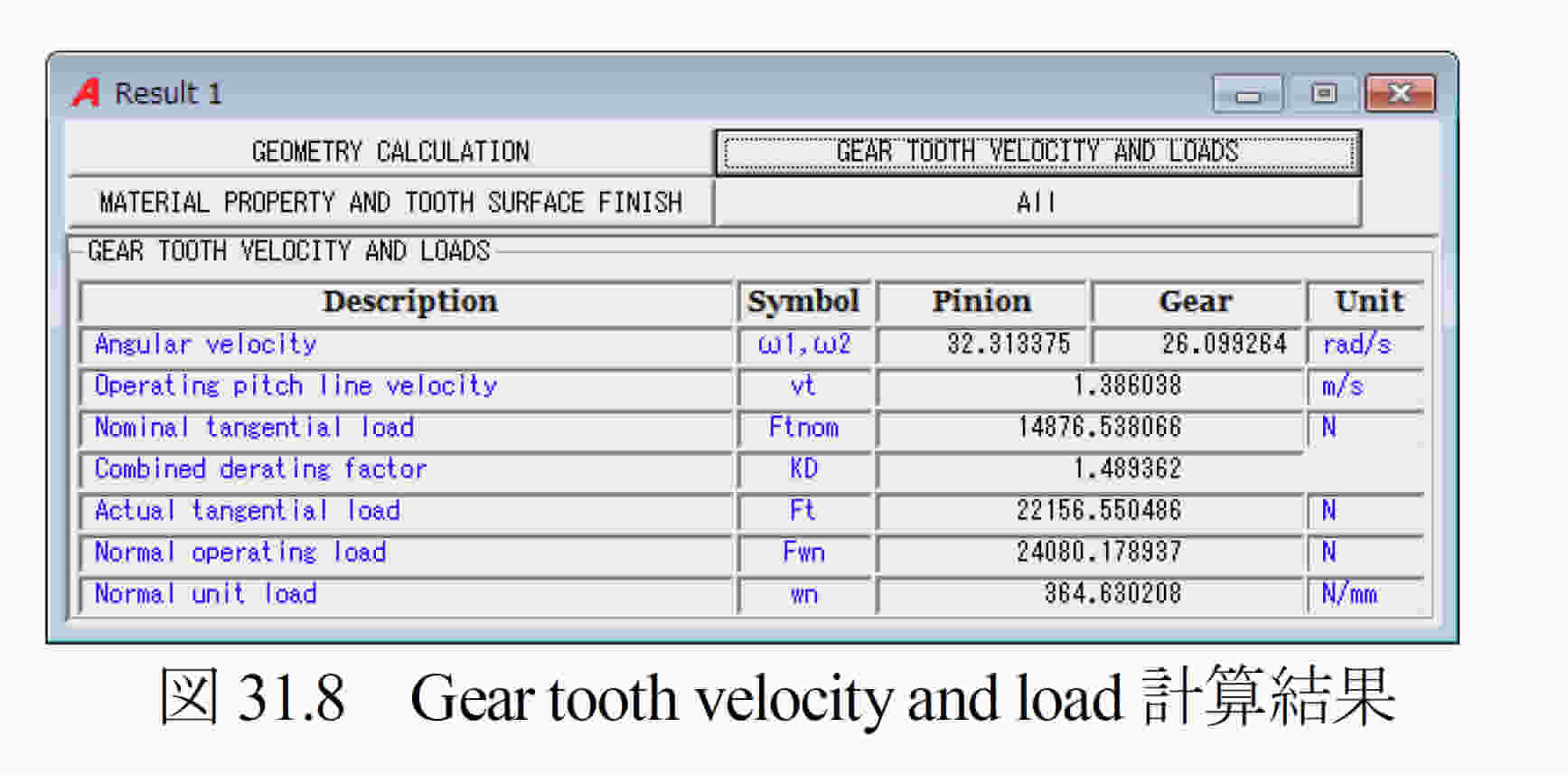

   図31.8にGear tooth velocity and load 計算結果を示します．

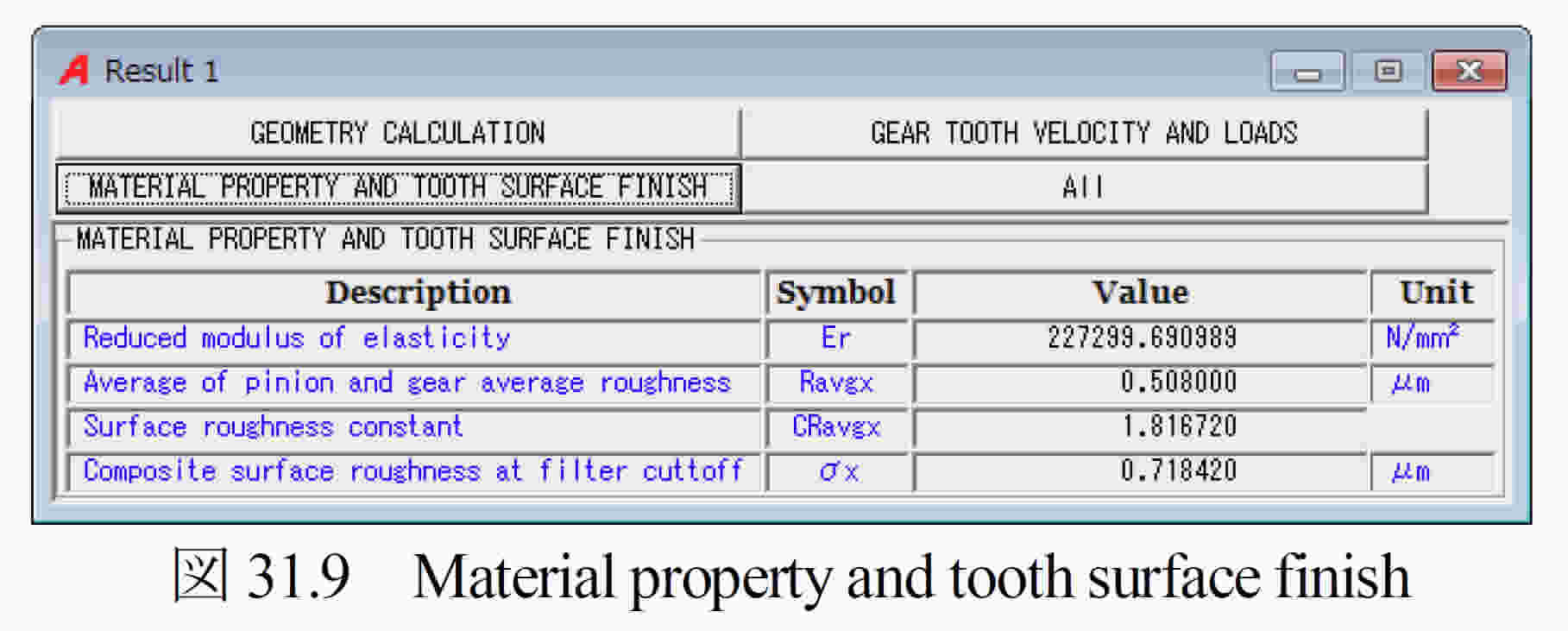

31.9 計算結果1(Material property and tooth surface finish)
   図31.9にMaterial property and tooth surface finish 計算結果を示します．

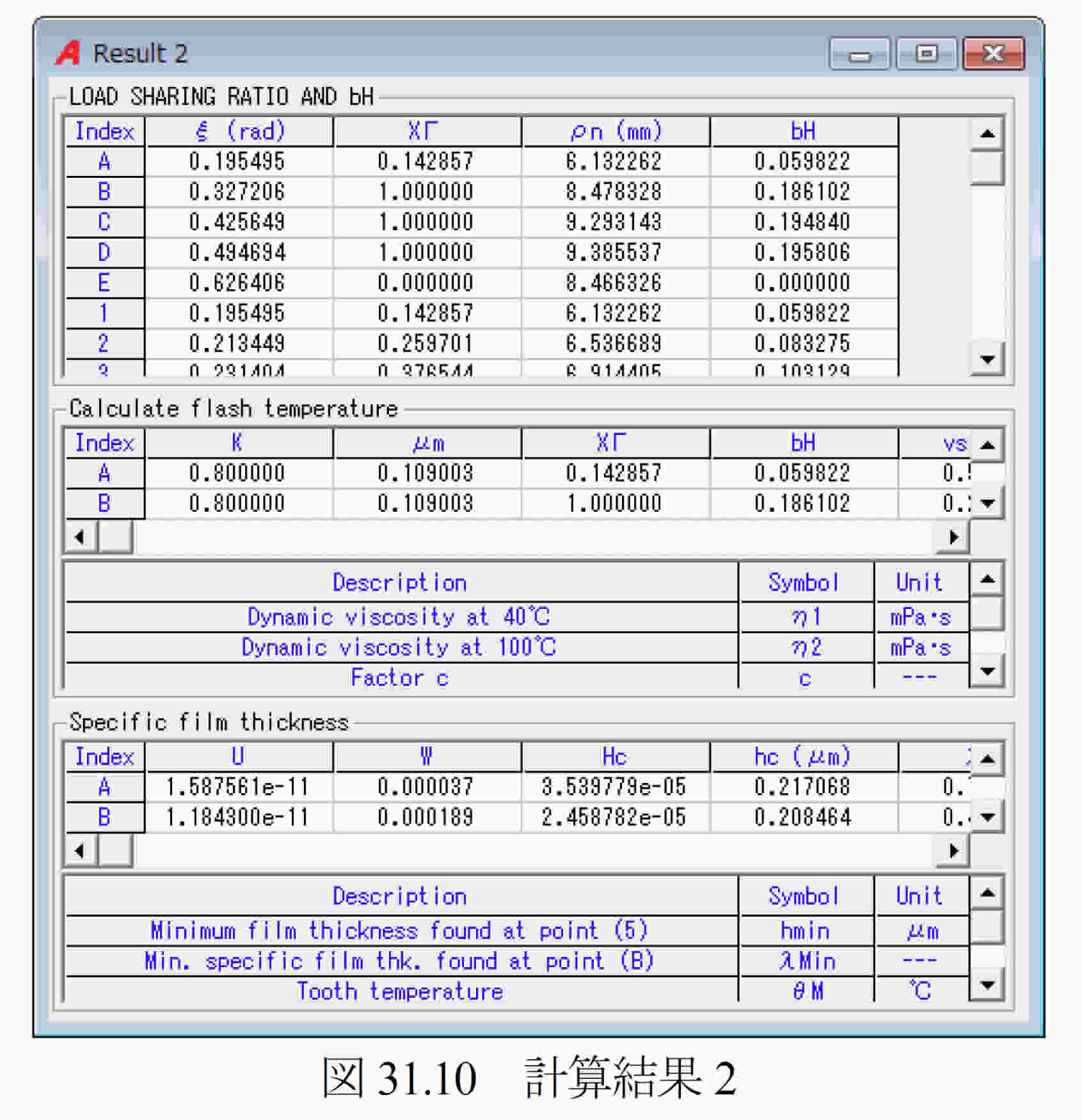

31.10 計算結果2
   図31.10に計算結果2 を示します．
各かみ合い点におけるLoad sharing ratio，Flash temperature およびFilm thickness の数値を表で出力します．

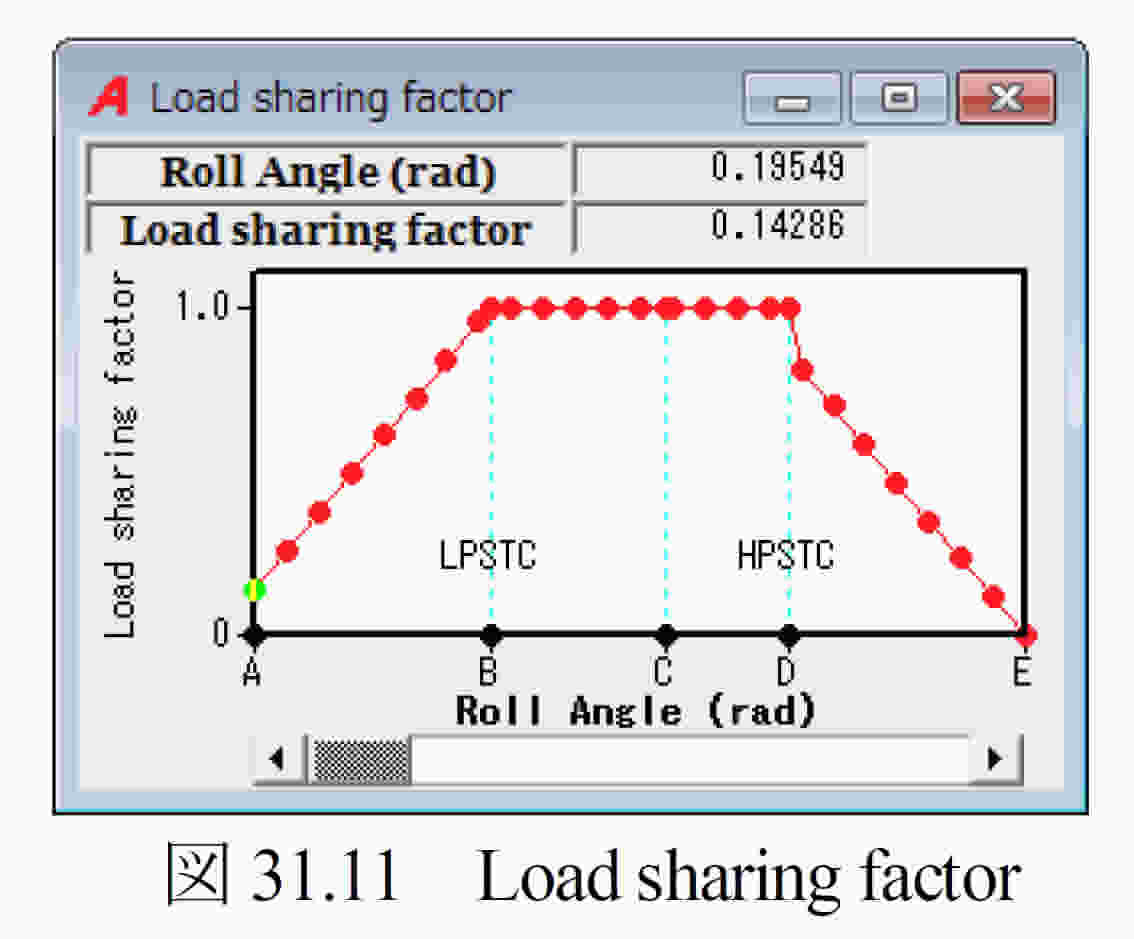

31.11 グラフ(Load sharing factor)
   図31.11にグラフ(Load sharing factor)を示します．

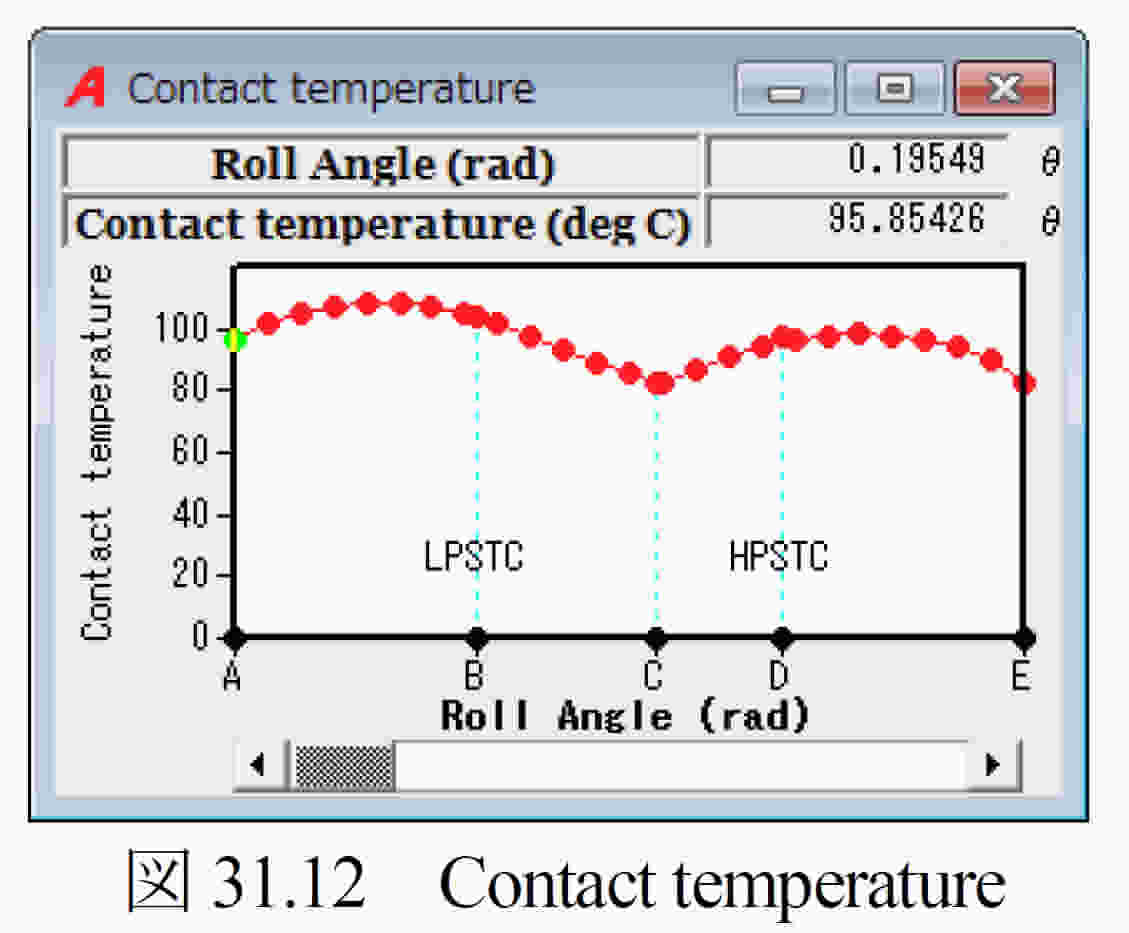

 31.12 グラフ(Contact temperature)
   図31.12にグラフ(Contact temperature)を示します．

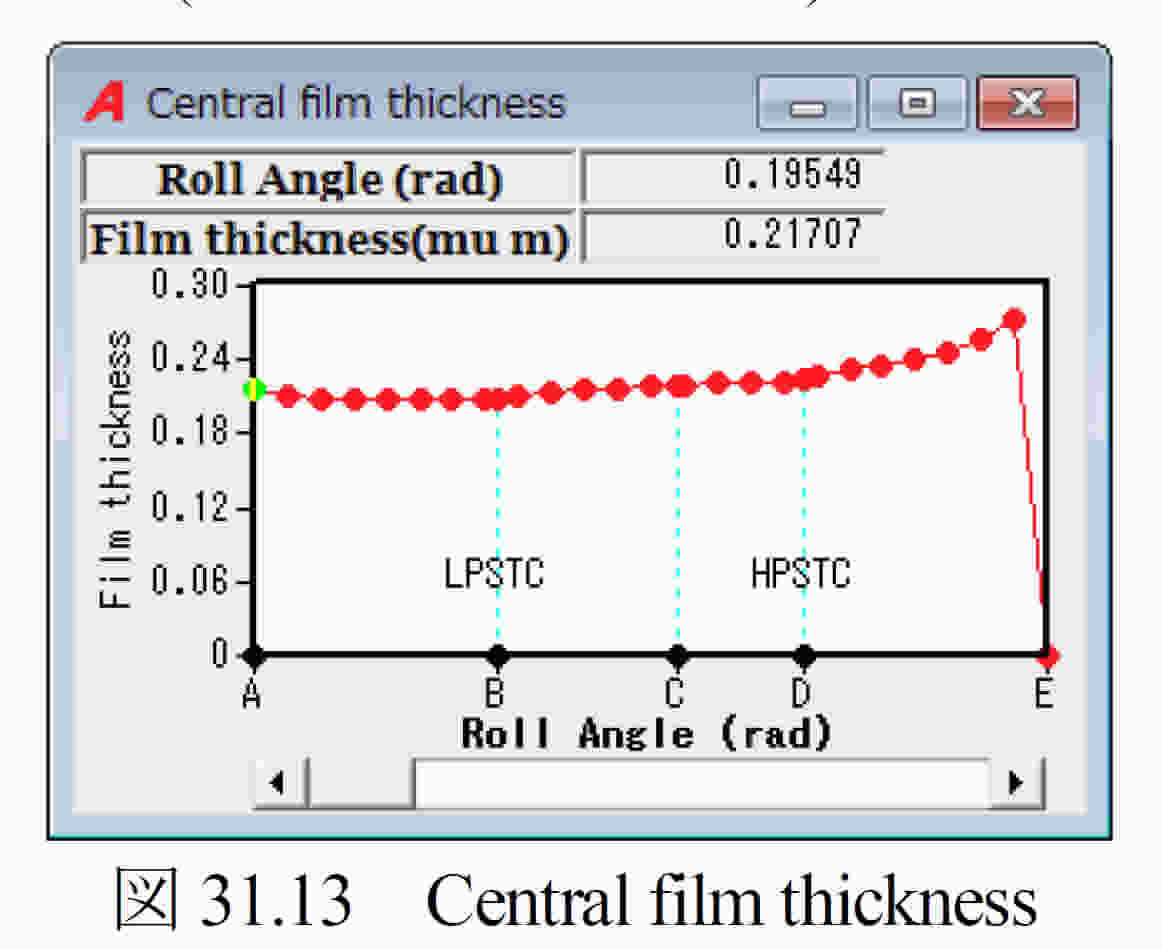

31.13 グラフ(Central film thickness)
   図31.13にグラフ(Central film thickness)を示します．

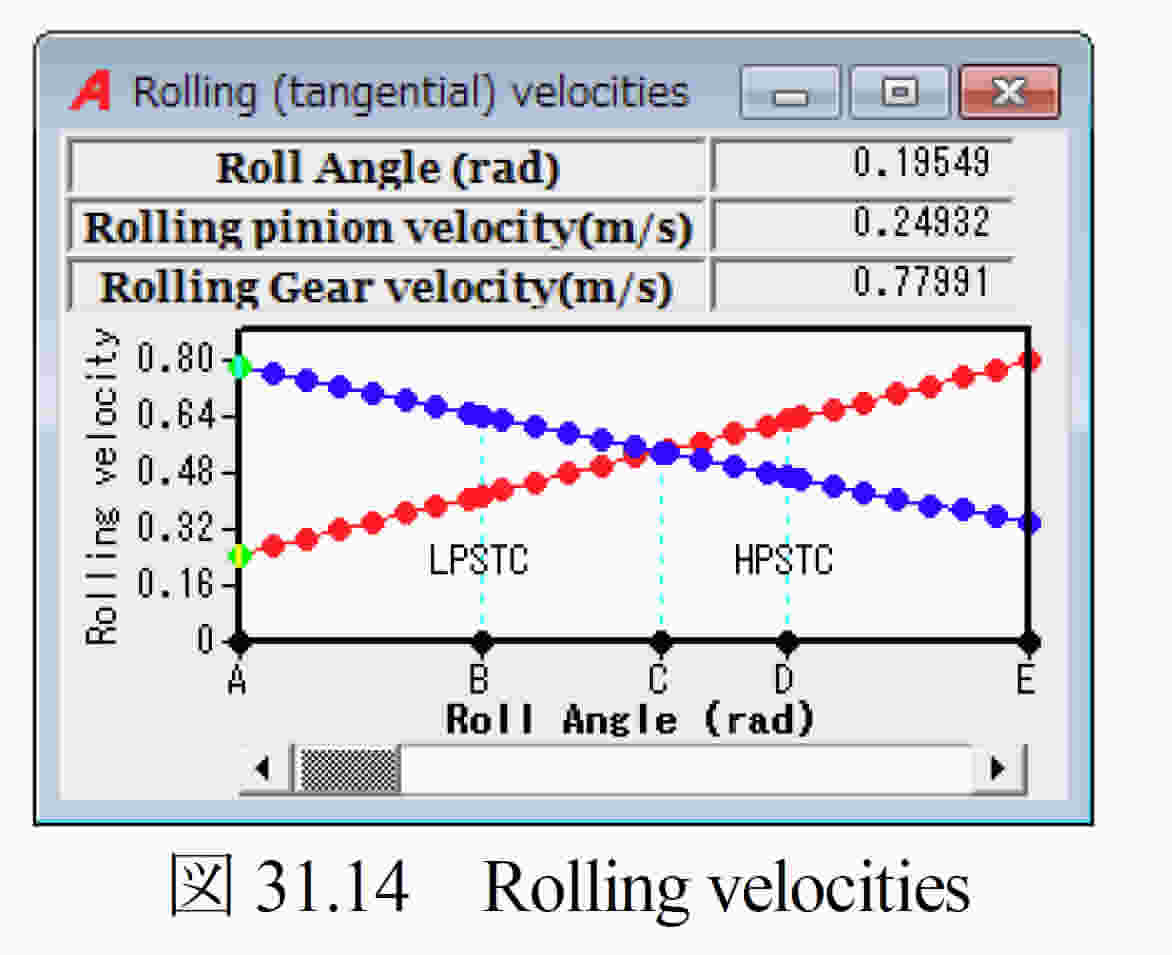

31.14 グラフ(Rolling velocities)
   図31.14にグラフ(Rolling velocities)を示します．

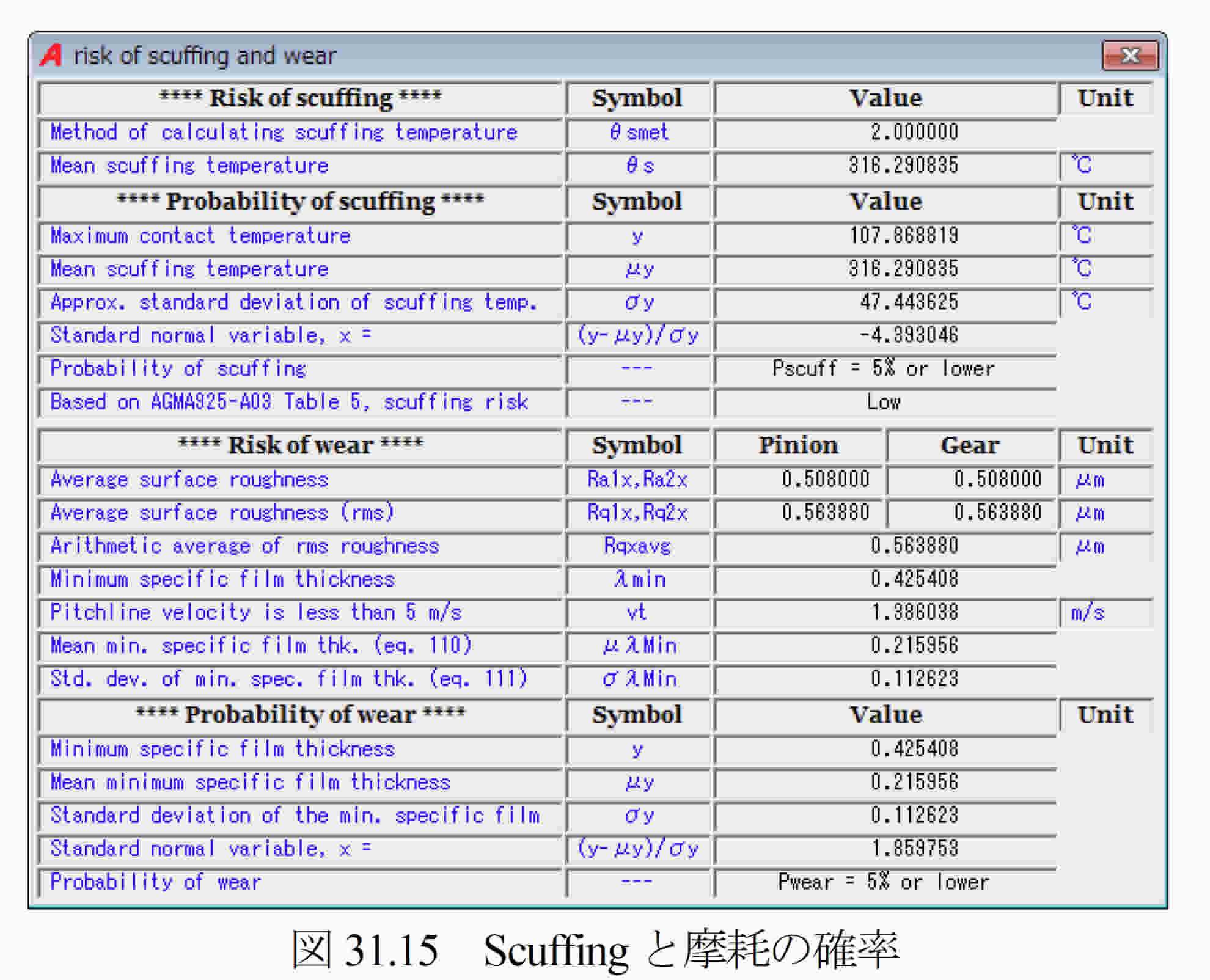

31.15 計算結果(Scuffing と摩耗の確率)
   図31.15にScuffing と摩耗の確率を示します．


※表示桁数は，規格に準じています．
