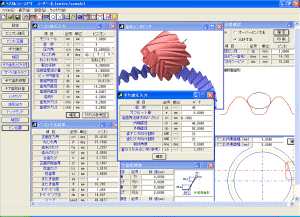

図20.1 Face Gear Design System

20.1 概要
　フェースギヤ３次元歯形解析ソフトウエアは、ピニオンの歯形(インボリュートギヤ)を決定し、それにかみ合うフェースギヤの３次元歯形を計算します。また、フェースギヤの歯厚の調整や歯形修整、クラウニングにも対応できる柔軟な設計が可能です。図20.1にフェースギヤの画面を示します。

20.2 基準ラック設定
　ピニオンの基準ラックを設定します。歯たけは並歯、低歯、特殊たけに対応しています。(図20.2)

図20.2基準ラックの設定

20.3ピニオン諸元設定
(1) 図20.3にピニオン諸元設定画面を示します。
(2) 歯先円および歯底円直径は、基準ラック設定で設
　　定された値を基準に計算します。
(3) 入力するとピニオンの歯形図が確認できます。図
　　20.4にピニオンの歯形図を示します。

図20.3ピニオン諸元設定

図20.4 歯形図

20.4フェースギヤ諸元設定
　図20.5にフェースギヤの諸元入力画面を示します。また、図20.6で歯形修整、歯すじ修整をすることができます。歯先円直径の尖り限界直径は[ギヤ歯先とがり径]で計算することができます。

図20.5 フェースギヤ諸元入力

図20.6 フェースギヤ歯形修整

20.5 すべり率
　フェースギヤのすべり率グラフ(内側、中央、外側)をグラフで表示します。本例の場合のすべり率グラフを図20.7〜図20.9に示します。内側のすべり率が外側に比べ大きいことが解ります。

　　　
図20.7 すべり率(内側) 図20.8 すべり率(外側)

図20.9 すべり率(中央)
