ANSI/AGMA2003-A86

　


　
 歯車強度計算(ANSI/AGMA2003-A86)

　


図13.1 AGMA2003-A86

13.1 概要

involuteΣ(Bevel Gear Design) の強度計算にAGMA2003-A86の規格を使用しています。従って、歯車寸法、歯形図、組立図を作図することができます。また、ベベルギヤの３次元歯形座標値解析ソフトや歯形応力解析、測定データ出力機能を追加することができます。

13.2 かさ歯車の分類選択

「すぐばかさ歯車」と「まがりばかさ歯車」に対応しています。図2.2のかさ歯車の分類画面をご覧ください。

13.3 歯車諸元入力

(1) 軸角は、90度以外も計算できます。
(2) まがりばかさ歯車の最小歯数は6枚です。
(3) 図13.2に諸元入力画面を、図13.3に歯車寸法結果画面を示します。寸法結果は、図2.5と同様です。


図13.2 歯車諸元入力

13.4 強度計算(動力、材料の設定と計算結果)

  図13.3〜図13.5に入力画面と強度計算結果画面を示します。


図13.3 動力諸元設定


図13.4 材料入力

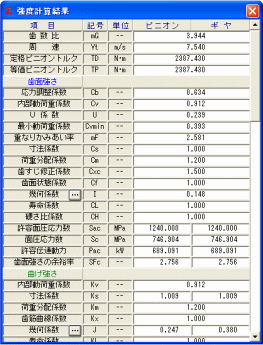

図13.5 強度計算結果（曲げ、歯面）

13.5 寿命計算結果

　寿命時間の計算結果を、図13.6に示します。


図13.6 寿命計算結果

13.6 幾何係数

　曲げ強さに対する幾何係数の詳細数値を図13.7に示します。幾何係数Jを決定するための歯形図を図13.8に示します。


図13.7 曲げに対する幾何係数（J）


図13.8 曲げに対する幾何係数の図
